各項目の文字、線分など属性やカラーテーブルの設定をすべて初期状態に戻します。

文字、線分の属性を設定する項目を指定します。
設定項目の文字、線分、形状、矢印が○となっている属性について指定することが可能です。
以下の項目が設定可能です。

項　　目	概　　要
すべての項目	すべての項目の線種、文字属性注1
座標系(X,x)	座標系のX,x座標軸の表示属性
座標系(Y,y)	座標系のY,y座標軸の表示属性
座標系(Z,z)	座標系のZ,z座標軸の表示属性
節点	節点の表示属性
質量	質量、付加質量の表示属性
はり	はりの表示属性
柱	柱の表示属性
トラス	トラスの表示属性
引張トラス	引張トラス部材の表示属性
圧縮トラス	圧縮トラス部材の表示属性
その他	その他部材の表示属性
壁	壁の表示属性
面要素	面要素の表示属性
スプリング	スプリングの表示属性
剛床/剛体/同一変位	剛床、剛体、同一変位の表示属性
層	層の表示属性
荷重	荷重の表示属性
面荷重	面荷重の表示属性
面荷重(モデル表示)	面荷重モデルの表示属性
拘束	節点、剛床/剛体の拘束の表示属性
接合	部材の接合の表示属性
剛域	剛域の表示属性
オフセット	オフセットの表示属性
ベースプレート	ベースプレートの表示属性
計算位置(xz面)	計算位置(xz面)の表示属性
計算位置(xy面)	計算位置(xy面)の表示属性
横つなぎ材(xz面)	横つなぎ材(xz面)の表示属性
横つなぎ材(xy面)	横つなぎ材(xy面)の表示属性
構造種別(RC)	構造種別(RC)の表示属性
構造種別(SRC)	構造種別(SRC)の表示属性
構造種別(S)	構造種別(S)の表示属性
構造種別(CFT)	構造種別(CFT)の表示属性
構造種別(木)	構造種別(木)の表示属性
固有モード図	固有モード図の表示属性
応力図(解析モデル)	応力図(解析モデル)の表示属性
応力図(xz面)	応力図(xz面)の表示属性
応力図(xy面)	応力図(xy面)の表示属性
応力図(合力)	応力図(合力)の表示属性
応力図(Mx+)	応力図(Mx+)の表示属性
応力図(Mx-)	応力図(Mx-)の表示属性
応力図(主応力度+)	応力図σmax,σmin,Mmax,Mmin＞0の表示属性
応力図(主応力度-)	応力図σmax,σmin,Mmax,Mmin＜0の表示属性
応力図(支点反力)	支点反力
軸力図圧縮4(強)	軸力図・支点反力図の圧縮、引張の表示属性 ※2
軸力図圧縮3(強)
軸力図圧縮2(弱)
軸力図圧縮1(弱)
軸力図引張1(弱)
軸力図引張2(弱)
軸力図引張3(強)
軸力図引張4(強)
変位図(解析モデル)	変位図(解析モデル)の表示属性
変位図	変位図の表示属性
検定比図(表示色1)	検定比の表示色1の表示属性
検定比図(表示色2)	検定比の表示色2の表示属性
寸法線	寸法線の表示属性
認識	認識した節点や部材の表示属性
隠れ表示	隠れ表示で非表示にする部材を表示する色
コメント文字	コメント文字の表示属性
3Dモデラー背景	3Dモデラーの背景の表示属性
応力度分布図背景	応力度分布図の背景色の表示属性

※注1	設定項目を｢すべての項目｣に指定し、文字または線分の属性を変更すると、すべての項目の文字または線分の属性が同じ属性に自動的に設定されます。
※注2	表示色が2色の場合は、「軸力図圧縮4(強)」「軸力図引張4(強)」の設定を使用します。

文字サイズを設定します。

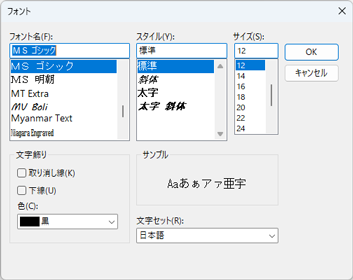

[フォント]ボタンをクリックすると、フォントダイアログを表示し、文字のフォント、サイズ、色などを設定します。
モデルウィンドウの文字サイズに使用します。

線分の幅、色を設定します。

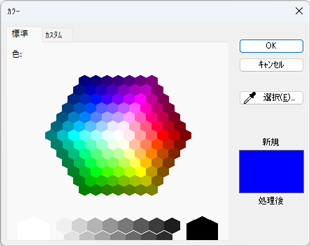

[色]ボタンをクリックするとカラーダイアログを表示し、線分の色を選択することができます。

節点、質量、トラスのピン表示、接合、計算位置、つなぎ材位置などの表示サイズを設定します。

節点表示 サイズ10

座標系(X,x)(Y,y)(Z,z)、荷重、支点反力などの表示で用いるサイズLと角度αを設定します。
長さPLは、集中荷重の表示での長さを設定します(等分布荷重の場合はこの長さの0.5倍になります)。

部材軸表示	荷重表示

合計16色のカラーテーブルを設定します([0]～[15]ボタンをクリックすると、色の設定ダイアログを表示し、色を選択することができます)。
カラーテーブルは、以下の項目で使用します。

1. 固有モード図を重ねて表示する場合、1次モードが0番の色、2次モードが1番の色．．．．．の順に扱われます。
2. 【材料】、【断面性能】、【断面】の「色」0～15に対応し、[表示色]の[部材色別表示]・[材料色別表示]・[断面色別表示]・[断面性能色別表示]・[構造種別表示]を有効にした場合にモデル図に反映します。

断面色別表示

現在設定している属性でモデルウィンドウの再表示を行います。
